Einführung und Zielgruppe

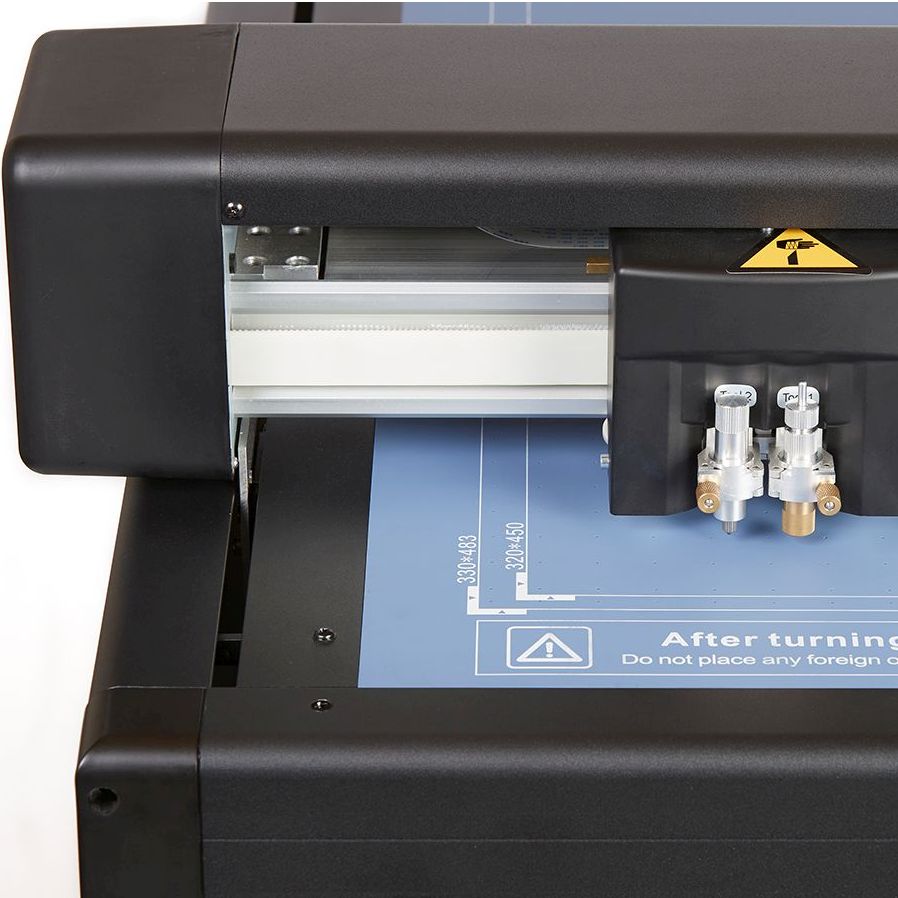

Der Vulcan FC-500 VC ist ein industriell ausgelegter Flachbett-Cutter, der sich an Druckereien, Verpackungsdesigner, Werbetechniker und Hersteller von Kleinserien richtet. Er verbindet zuverlässige Materialfixierung per Vakuum mit einer digitalen Servo-Ansteuerung und erlaubt so präzises Schneiden, Rillen und Markieren von Mustern und Prototypen.
Nutzen auf einen Blick
Für Betriebe, die flexible Aufträge mit häufig wechselnden Designs fertigen müssen, bietet die Maschine folgende praktische Vorteile: konstante Schnittqualität über komplette Lose, schnelles Umrüsten zwischen Schneide- und Rillaufgaben, sowie die Möglichkeit, komplexe Konturen und kleine Schriftgrößen mit hoher Wiederholgenauigkeit zu produzieren. Die Kombination aus Vakuum-Haltesystem und digitaler Steuerung reduziert Materialverzug und Ausschuss.
Typische Anwendungsszenarien
- Verpackungsprototypen: Faltschachteln, Einleger und Verpackungsmuster in Serien- oder Einzelproduktion.
- POS- und Displayfertigung: Kleinserien für Thekenaufsteller, Hangtags und Werbematerialien mit präzisen Konturen.
- Etiketten und Beschriftungen: Vinyl, selbstklebende Folien und Schilder bis zur Materialstärke der Werkzeugempfehlung.
- Muster- und Sample-Erstellung: Schnelles Iterieren von Grafiken und Formen für Design-Reviews.
- Feinarbeiten und Veredelung: Kombinierte Schneide-, Rill- und Stiftfunktionen für komplexe Endprodukte.
Konkrete Vorteile im Betrieb
- Präzision: Mechanische Auflösung und Programmierbarkeit ermöglichen saubere Kanten auch bei filigranen Motiven.

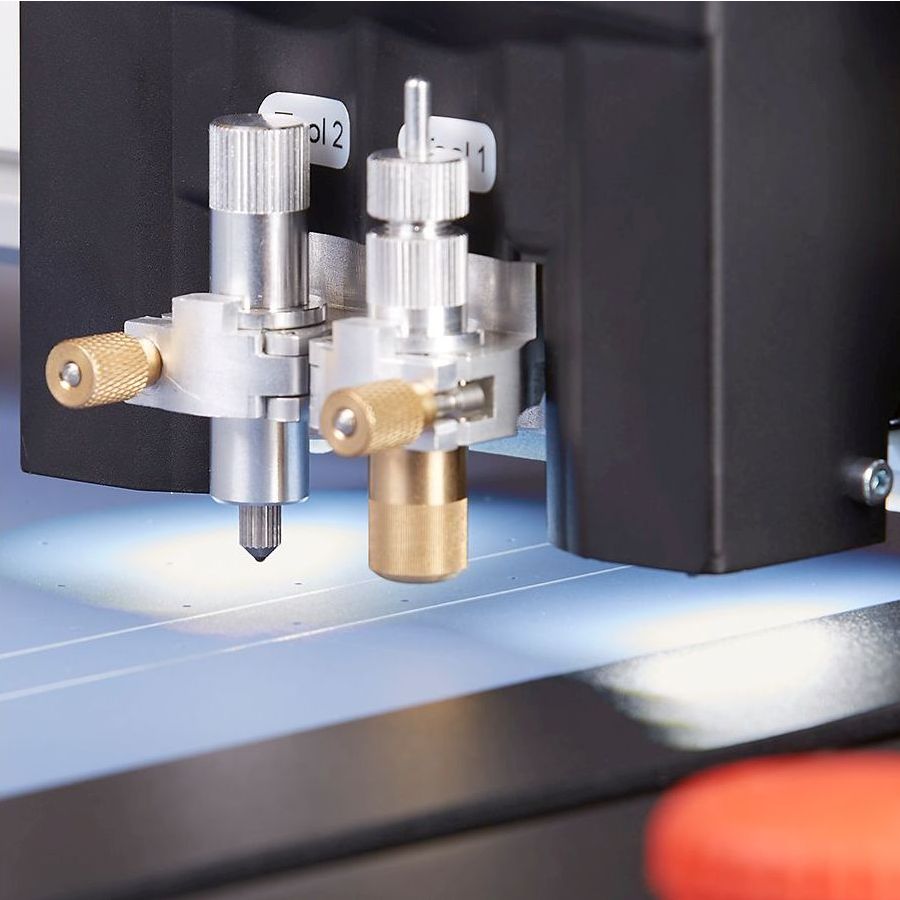

- Flexibilität: Zwei Werkzeuge erlauben Wechsel zwischen Schneiden und Rillen ohne aufwändiges Umrüsten.
- Produktivität: Maximalgeschwindigkeiten und stabile Wiederholgenauigkeit reduzieren Rüst- und Bearbeitungszeiten.
- Einfachheit: Touchscreen und Standard-Interfaces (USB, Ethernet) vereinfachen Job-Import und Bedienung im Produktionsalltag.
- Materialschonend: Das Vakuum-Haltesystem minimiert Verschiebungen, gerade bei dünnen oder flexiblen Substraten.
Beratung zur Integration
Vor der Anschaffung sollten Sie interne Prozesse und typische Materialtypen prüfen: Dicke, Oberflächenbeschaffenheit und Format entscheiden über Werkzeugauswahl und Vakuumstärke. Für maximale Effizienz:
- Führen Sie Testläufe mit echten Produktionsmaterialien durch, um Schnittparameter zu optimieren.
- Nutzen Sie die HP-GL-Kompatibilität für einfache Übernahme bestehender Produktionsdateien; prüfen Sie Treiber- und Softwareintegration in Ihre Vorstufe.
- Klären Sie elektrischen Anschluss und Platzbedarf (inkl. separat aufgestellter Vakuumpumpe) vor Installation.
- Planen Sie regelmäßige Wartung der Auflage und der Werkzeuge ein, um konstante Qualität sicherzustellen.
Praktische Hinweise für den Betrieb

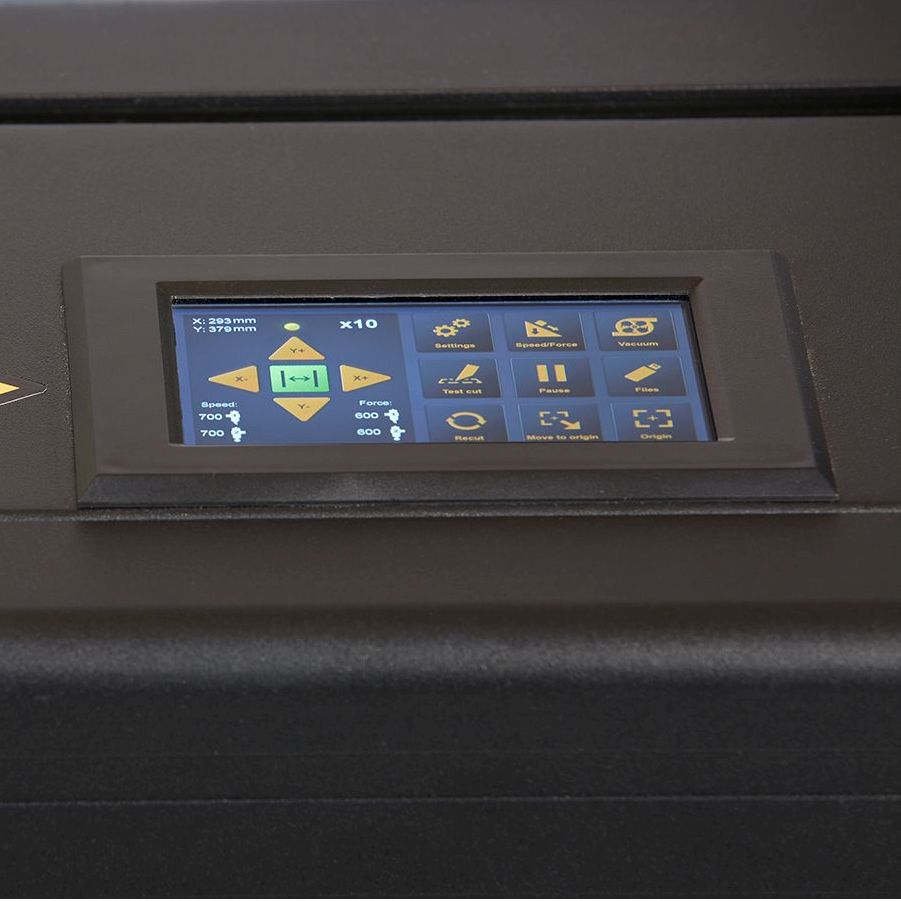

Setzen Sie je nach Material geeignete Klingen- und Rillwerkzeuge ein und passen Sie Schneidegeschwindigkeit sowie Presskraft an. Verwenden Sie die 4,3" Bedienoberfläche zur schnellen Jobwahl und zur Kontrolle von Nullpunkten. Bei großformatigen oder sehr dünnen Materialien empfiehlt sich eine schrittweise Erhöhung der Haltekraft und das Verifizieren von Referenzmarken vor Serienstart.
Service & Zubehör
Für zuverlässigen Dauerbetrieb empfiehlt sich die Bevorratung relevanter Verbrauchswerkzeuge (Klingen, Rillwerkzeuge) sowie ein Servicevertrag mit qualifiziertem Techniker für Justage und Elektronikprüfung. Zubehör wie Ersatzpumpen, Ständer oder Materialauflagen verbessert Betriebsstabilität und reduziert Ausfallzeiten.
Kurzer Hinweis zu verwandten Modellen
Für größere Arbeitsflächen oder höhere Durchsatzanforderungen kann das größere Modell FC-700 VC eine Alternative sein.
Kompakte technische Übersicht
| Eigenschaft | Wert |
|---|---|
| Produkttyp | Flachbett-Cutter (digital servo) |
| Materialhalteart | Vakuum-Saugung |
| Effektive Schneidefläche | 495 × 685 mm |
| Max. Schneidegeschwindigkeit | 10–700 mm/s |
| Schneidedruck (max.) | bis ~5,88 N (600 gf) |
| Anzahl Werkzeuge | 2 |
| Werkzeugtypen | Klinge / Stift / Rill-/Ätzwerkzeug |
| Mechanische Auflösung | 0,005 mm |
| Programmierbare Auflösung | HP-GL: 0,025 mm |
| Wiederholgenauigkeit | 0,1 mm |
| Bediendisplay | 4,3" Touch-LCD |
| Schnittstellen | USB 2.0 / U-Disk / Ethernet |
| Netzversorgung | 100–240 V AC, 50/60 Hz |
| Vakuumpumpe (extern) | externes Pumpensystem (mitgeliefert/optional je Vertriebsvariante) |
| Betriebsumgebung | Temp. 10–35 °C, Luftfeuchte 35–75 % RH |
| Hersteller-Artikelnummer | 105.550.10 |
Hinweis: Die technischen Angaben stammen aus Herstellerunterlagen. Für verbindliche Spezifikationen, Optionen und Lieferumfang kontaktieren Sie bitte Ihren Vertriebspartner oder Hersteller.
